Efficiently Manage Power with ATX Power Supply Breakout Board and Acrylic Case Kit
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BQZYX |
| رقم الموديل: | زي واي اكس 149 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50-100 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حقيبة كهرباء |
| وقت التسليم: | 10-15 أيام العمل |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 190000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | لوحة منظم الطاقة ATX24Pin | مادة: | PCBA |
|---|---|---|---|
| يكتب: | لوحة توصيل PSU | تطبيق: | حاسوب |
| ميزة: | تسهيل التثبيت | يدعم: | مراقبة الجودة 2.0/مراقبة الجودة 3.0. |
| رقم موصل USB: | 6 USB 2.0 | مدخلات الطاقة: | ATX 24PIN (وحدة الكمبيوتر) |
| الاستخدام: | ضبط الجهد | ميزة 1: | تنظيم الجهد الدورية |
| ميزة 2: | شاشة عرض الجهد | ميزة 3: | منفذ إخراج الجهد |
| ميزة 4: | يدعم منافذ USB | ميزة 5: | دعم مفتاح الطاقة المستقل |
| إبراز: | ATX Power Supply Breakout Board Kit,ATX Power Supply Breakout Board,Acrylic Case Kit Breakout Board,ATX Power Supply Breakout Board,Acrylic Case Kit Breakout Board |
||
منتوج وصف
Efficiently Manage Power with ATX Power Supply Breakout Board and Acrylic Case Kit

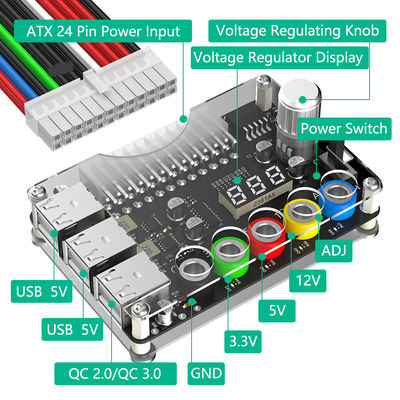

This functional and highly practical ATX24P socket power regulator provides flexible, convenient, and visual power regulation and output solutions. It uses ATX24pin as the power input method and adjusts the power rotation button with the help of ADJ to output various voltages covering 3.3V, 5V, 12V, and 1.8-10V range.
Key Features

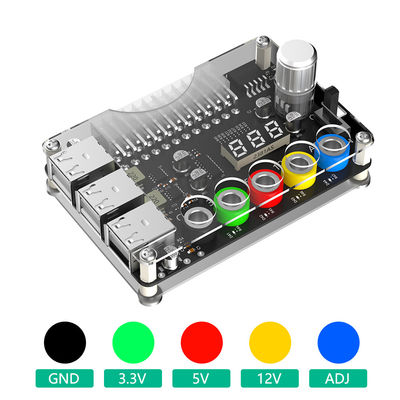

- Multi-voltage flexible output: Supports 3.3V, 5V, 12V, and adjustable 1.8-10V range
- Real-time voltage display: Built-in display shows output voltage
- Independent power switch: Convenient on/off control
- 6 USB 2.0 ports: Supports QC 2.0/QC 3.0 with max 3A output

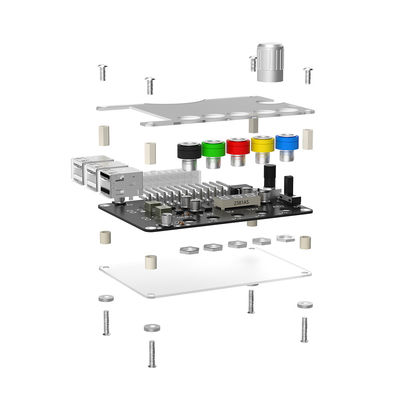

- Acrylic case kit: Provides protection and enhances appearance
- LED detection indicators: Visual status monitoring for each port
Technical Specifications
| Input | ATX 24-pin connector |
|---|---|
| Output Voltages | 3.3V, 5V, 12V, 1.8-10.8V (ADJ) |
| USB Ports | 6 × USB 2.0 (QC 2.0/QC 3.0 supported) |
| Display | Real-time voltage output |
Pin Assignment
| PIN | SIGNAL | PIN | SIGNAL |
|---|---|---|---|
| 1 | +3.3V | 13 | +3.3V |
| 2 | +3.3V | 14 | -12V |
| 3 | Ground | 15 | Ground |
| 4 | +5V | 16 | Power On |
| 5 | Ground | 17 | Ground |
| 6 | +5V | 18 | Ground |
| 7 | Ground | 19 | Ground |
| 8 | Power Good | 20 | Reserved |
| 9 | +5V Standby | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V | 23 | +5V |
| 12 | +3.3V | 24 | Ground |
Compatible Devices
- 3.3V: STM32 MCU, Wi-Fi/Bluetooth modules, low-power devices
- 5V: Raspberry Pi, Banana Pi, Tinker Board, Nano Pi, USB devices
- 9V: Arduino, motor drives, display driver modules
- 12V: Motor drives, LED lights, vehicle equipment (under 24W)

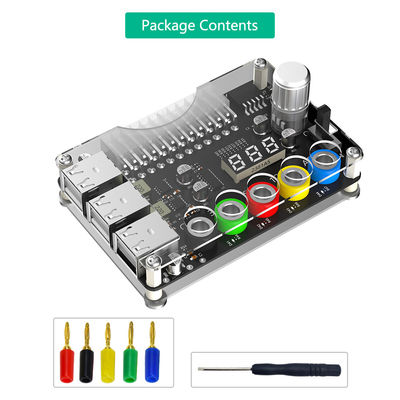

Package Contents
- 1 × ATX Power Supply Breakout Board
- 5 × Male Banana Plugs
- 1 × Screwdriver

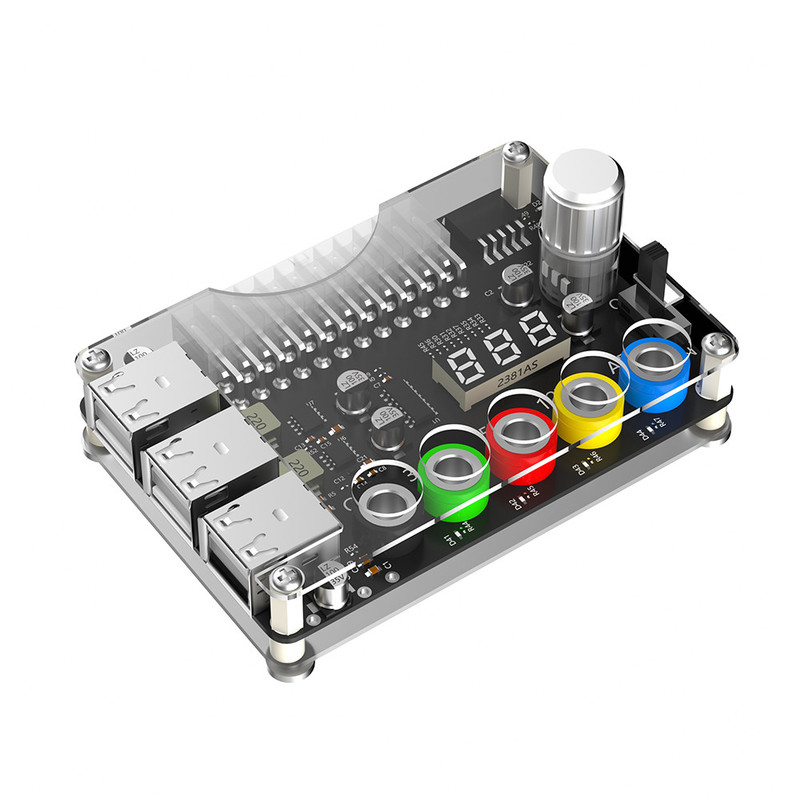

Product Images
