B المفتاح M.2 NGFF محول SATA III بطاقة محول SATA 22PIN
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BQZYX |
| رقم الموديل: | ZYX263 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50-100 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حقيبة كهرباء |
| وقت التسليم: | 10-15 أيام العمل |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 190000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| اسم العلامة التجارية: | BQZYX | مادة: | PCBA |
|---|---|---|---|
| يكتب: | بطاقة محول SSD | تطبيق: | حاسوب |
| يدعم: | NGFF(M.2) Key-B SATA SSD | واجهة: | ساتا 3.0 22PIN |

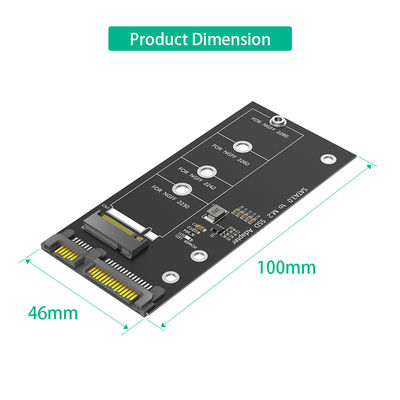

| لون: | أسود | حجم SSD: | الدعم: 22*30 مم 22*42 مم 22*60 مم 22*80 مم |

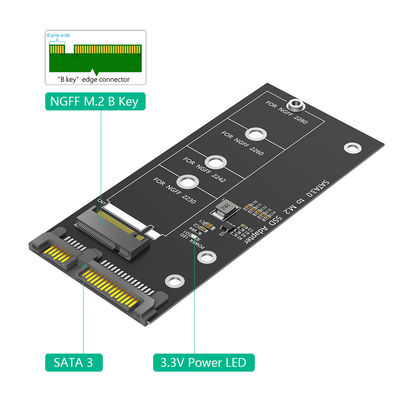

| مؤشر LED: | نعم | نوع المنتج: | محول M.2 NGFF |
| إبراز: | B المفتاح M.2 محول NGFF,M.2 NGFF المحول SATA III,بطاقة محولات SATA 22PIN,M.2 NGFF Adapter SATA III,SATA Adapter Card 22PIN |
||
منتوج وصف

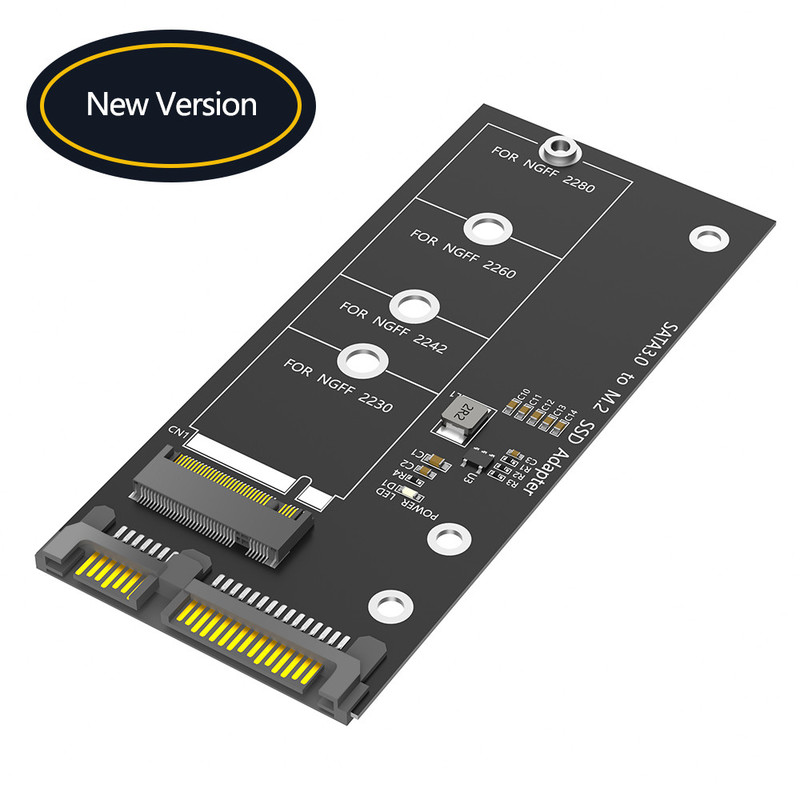

M.2 NGFF إلى SATA ADAPTER CARD B KEY/B&M KEY SSD Converter NGFF M2 إلى 2.5 بوصة SATA III برامج تشغيل.

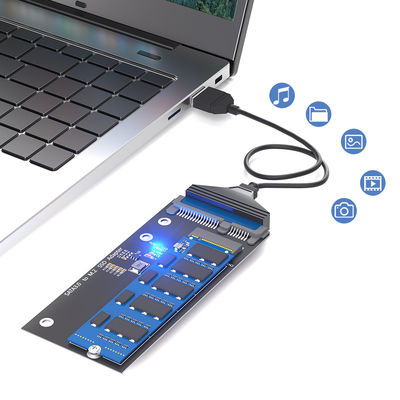

- قم بسهولة بتحويل مفتاح NGFF SATA B / B+M SSD إلى بطاقة محرك أقراص الحالة الصلبة 7+15 خارجيًا ، وأضف مساحة تخزين إضافية لجهاز الكمبيوتر المحمول وسطح المكتب.
- لا تدعم أي PCIE NVME / AHCI KEY M SSD. إذا كان لديك SSD جديد ، فيرجى تنسيق SSD قبل الاستخدام. خلاف ذلك ، قد لا يتم التعرف عليه بواسطة الكمبيوتر.
- دعم M2 SSD 2280 /2260 /2242 /2230 مم M.2 NGFF (SATA) SSD ، وواجهة SATA 3 مع معدل نقل أقصى يصل إلى 6 جيجابت في الثانية.
- اعتماد سعة كبيرة السعة ، رقاقة التحكم في الطاقة العالية ، ضمان أداء أكثر استقرارًا ، واستمتع بنقل أسرع.
- تسهيل التثبيت ولا يوجد سائق مطلوب.
توفر بطاقة محول واجهة Key-B إلى SATA3 NGFF (M.2) حلاً مبتكرًا لاتصال جهاز التخزين والتكيف. إنه يحل مشكلات التوافق بين أنواع الواجهة المختلفة ، مما يسمح بالاستخدام المرن لمحركات الأقراص الصلبة في سلسلة مفاتيح NGFF (M.2) على الأجهزة المدعومة من SATA3. مثالي لترقيات الكمبيوتر ، وتوسيع تخزين البيانات ، وتطبيقات جهاز التحكم الصناعي.

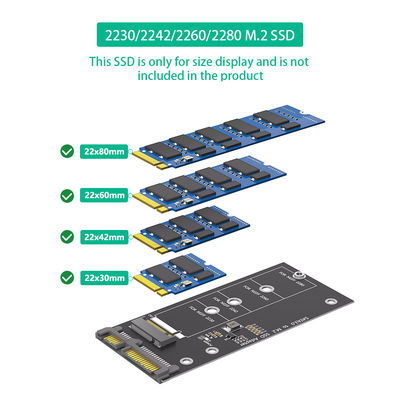

يستوعب أحجام متعددة من محركات الأقراص الصلبة KNGFF (M.2) (2230 مم ، 2242 مم ، 2260 مم ، 2280 مم) و NGFF (M.2) محركات واجهة Hybrid Key-B+M. مناسبة لتلبية احتياجات التخزين المختلفة عبر التطبيقات المختلفة.
يضمن تصميم الرقائق والدوائر المتقدمة ناقل حركة بيانات دقيق ومزود طاقة مستقر ، وحماية محرك الأقراص الثابتة وتوسيع عمره.
يوفر تصميم الدوائر المحسّن سرعات واجهة SATA3 حتى 6 جيجابت في الثانية ، وهي مثالية للنسخ الاحتياطية للبيانات الكبيرة ، وتحرير الفيديو عالي الدقة ، والتطبيقات عالية الأداء.
تضمن لوحات ومكونات ثنائي الفينيل متعدد الكلور عالية الجودة المتانة والموثوقية. يوفر الحرف اليدوية الدقيقة حماية مضادة للأضرار الجسدية.

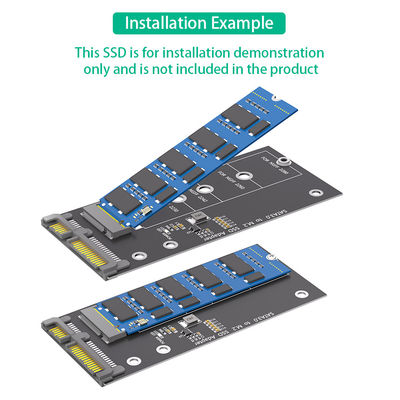

تثبيت التوصيل والتشغيل البسيط بدون أدوات احترافية. التصميم المدمج يناسب بسهولة في حالات الكمبيوتر والمعدات الصناعية.
تضمن فتحة مصممة بدقة مع جهات اتصال معدنية عالية الجودة اتصال كهربائي مستقر ونقل بيانات موثوق به.
توفر واجهة SATA3 القياسية مع غلاف معدني قوي تكاملًا وحماية سلسًا ضد التداخل الكهرومغناطيسي.
| غرزة | تعريف |
|---|---|
| 1 | GND GROND |
| 2 | إرسال (واجهة إشارة إيجابية) |
| 3 | إرسال (واجهة إشارة سلبية) |
| 4 | GND GROND |
| 5 | B-Receive (واجهة إشارة سلبية) |
| 6 | B-Receive (واجهة إشارة إيجابية) |
| 7 | GND GROND |
| غرزة | إشارة | لون الخط | تعريف |
|---|---|---|---|
| 1 | +3.3VDC | البرتقالي | DC 3.3V دبوس إمدادات الطاقة الإيجابية |
| 2 | +3.3VDC | البرتقالي | DC 3.3V دبوس إمدادات الطاقة الإيجابية |
| 3 | +3.3VDC | البرتقالي | دبوس الطاقة الإيجابي DC 3.3V ، مشحون مسبقًا |
| 4 | GND | أسود | تأريض ، مقترنة بالدائرة الأولى |
| 5 | GND | أسود | تأريض ، مقترن بالدائرة الثانية |
| 6 | GND | أسود | تأريض ، مقترن بالدائرة الثالثة |
| 7 | +5VDC | أحمر | دبوس الطاقة الإيجابي DC 5V ، مشحون مسبقًا |
| 8 | +5VDC | أحمر | دبوس إمداد الطاقة الإيجابي DC 5V |
| 9 | +5VDC | أحمر | دبوس إمداد الطاقة الإيجابي DC 5V |
| 10 | GND | أسود | تأريض ، مقترن بالدائرة الثانية |
| 11 | خياري | أسود | دبابيس محفوظة |
| 12 | GND | أسود | تأريض ، مقترنة بالدائرة الأولى |
| 13 | +12VDC | أصفر | دبوس الطاقة الإيجابي DC 12V ، مشحون مسبقًا |
| 14 | +12VDC | أصفر | دبوس إمداد الطاقة الإيجابي DC 12V |
| 15 | +12VDC | أصفر | دبوس إمداد الطاقة الإيجابي DC 12V |
