مزدوج M.2 B Key / B&M Key SSD إلى بطاقة SATA III 2.5 "مع محفظة بلاستيكية لتحويل الاختيار
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BQZYX |
| رقم الموديل: | ZYX262 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50-100 قطعة |
|---|---|
| الأسعار: | $1.5 per unit |
| تفاصيل التغليف: | حقيبة كهرباء |
| وقت التسليم: | 10-15 أيام العمل |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 190000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| اسم العلامة التجارية: | BQZYX | اسم المنتج: | مفتاح M.2 B/مفتاح B&M SSD إلى 2.5 بوصة SATA III |
|---|---|---|---|
| يكتب: | بطاقة محول SSD | ميزة: | مفتاح الاختيار لـ NGFF M.2 SATA SSD |
| واجهة الإخراج: | SATA 3.0 | يلاحظ: | لا يمكن تشغيل 2 NGFF SATA SSD في نفس الوقت |
| تطبيق: | NGFF M.2 B مفتاح SATA SSD | لون: | أسود |
| مادة: | PCBA | طَرد: | حزمة محايدة |
| مادة الصدفة: | قذيفة بلاستيكية | مميزات المنتج 1: | مفتاح تحديد التبديل |
| مميزات المنتج 2: | ضوء مؤشر LED | ميزات المنتج 3: | محول خفيف الوزن ومريح |
| إبراز: | بطاقات SATA III مزدوجة من M.2 2.5 ",SSD إلى بطاقات SATA III 2.5" |
||
منتوج وصف
محول M.2 B Key/B&M Key SSD مزدوج إلى بطاقة SATA III مقاس 2.5 بوصة مع مفتاح اختيار وغطاء بلاستيكي
نظرة عامة على المنتج

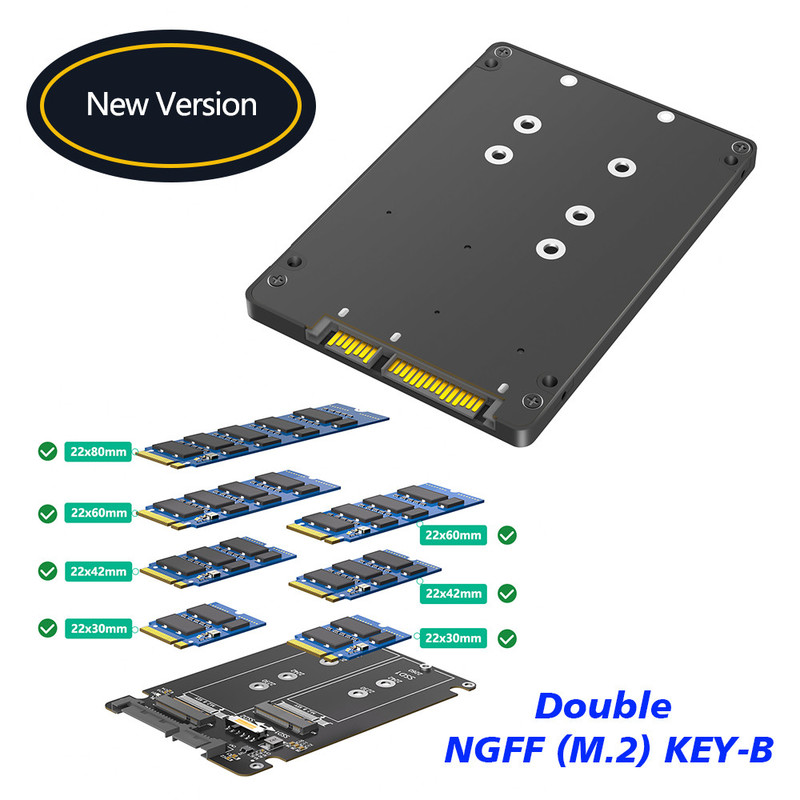

يدعم محول SSD إلى SATA3.0 عالي الجودة هذا مع الغطاء بروتوكولات SATA المزدوجة، وهو مصمم لتلبية احتياجات توسيع مساحة تخزين الكمبيوتر. يتميز بفتحتين NGFF (M.2) KEY-B متوازيتين متوافقتين مع أحجام SSD المختلفة لبروتوكول SATA (2230/2242/2260/2280 مم). يتضمن مفتاح تبديل اختيار SSD فريدًا لإدارة موارد التخزين بسهولة.
المواصفات الرئيسية
- يدعم NGFF M.2 Key B SATA-bus SSD

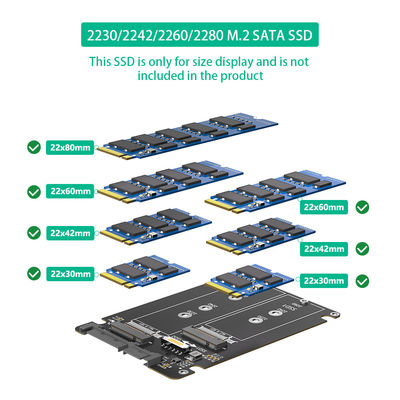

- متوافق مع 4 أحجام SSD: 2230/2242/2260/22x80
- شفاف لنظام التشغيل - لا يلزم وجود برامج تشغيل
- مؤشر حالة الطاقة LED
- واجهة Hi-Speed SATA3/6Gbps
- لا يدعم وضع JBOD (لا يمكن لـ SSD1 و SSD2 العمل في وقت واحد)
ميزات المنتج

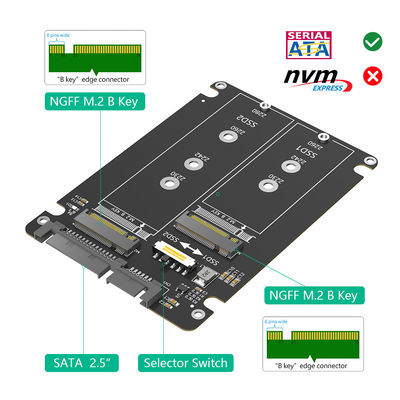

تصميم فتحة SSD المزدوجة
فتحة SSD1: يدعم أحجام 2230/2242/2260 مم مع موصلات مصممة بدقة لتحقيق أداء مستقر.
فتحة SSD2: يوسع التوافق إلى حجم 2280 مم مع الحفاظ على دعم محركات أقراص SSD الأصغر حجمًا.
فتحة SSD2: يوسع التوافق إلى حجم 2280 مم مع الحفاظ على دعم محركات أقراص SSD الأصغر حجمًا.

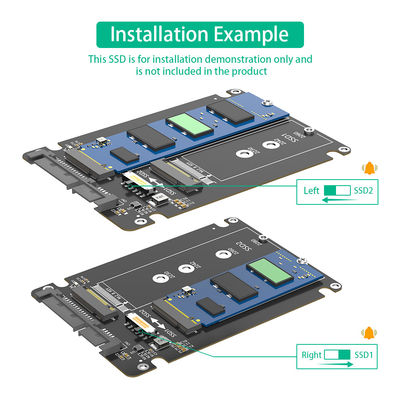

مفتاح اختيار SSD
يسمح مفتاح التبديل الميكانيكي عالي الجودة بالاختيار السهل بين محركات أقراص SSD المثبتة دون إعادة تكوين الأجهزة.

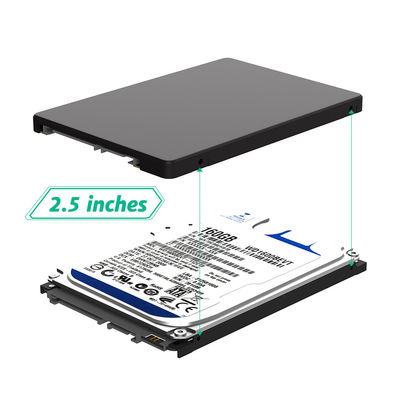

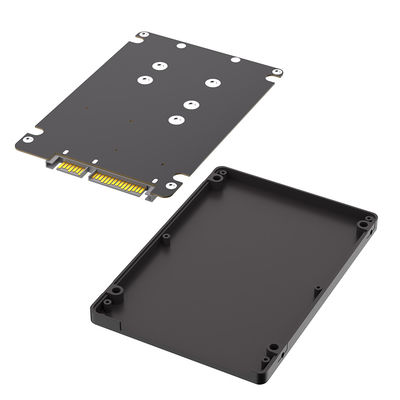

غطاء بلاستيكي دقيق
يتوافق مع أبعاد محرك الأقراص الثابتة القياسية مقاس 2.5 بوصة لسهولة التركيب. يوفر البلاستيك عالي الجودة عزلًا ومقاومة للصدمات.
حل فعال من حيث التكلفة
يوفر توسيعًا ميسور التكلفة للتخزين لمصنعي أجهزة الكمبيوتر والمستخدمين النهائيين على حد سواء.
المواصفات الفنية
واجهة البيانات (7 سنون)
| سن | إشارة | التعريف |
|---|---|---|
| 1 | GND أرضي | التأريض، متصل عادة بالقطب السالب |
| 2 | A إرسال | واجهة إشارة إيجابية لإرسال البيانات |
| 3 | A إرسال | واجهة إشارة سالبة لإرسال البيانات |
| 4 | GND أرضي | التأريض، متصل عادة بالقطب السالب |
| 5 | B-استقبال | واجهة إشارة سالبة لاستقبال البيانات |
| 6 | B-استقبال | واجهة إشارة إيجابية لاستقبال البيانات |
| 7 | GND أرضي | التأريض، متصل عادة بالقطب السالب |
واجهة الطاقة (15 سنًا)
| سن | إشارة | لون الخط | التعريف |
|---|---|---|---|
| 1 | +3.3VDC | برتقالي | دبوس إمداد الطاقة الموجب DC 3.3V |
| 2 | +3.3VDC | برتقالي | دبوس إمداد الطاقة الموجب DC 3.3V |
| 3 | +3.3VDC | برتقالي | دبوس الطاقة الموجب DC 3.3V، مشحون مسبقًا |
| 4 | GND | أسود | التأريض، مقترن بالدائرة الأولى |
| 5 | GND | أسود | التأريض، مقترن بالدائرة الثانية |
| 6 | GND | أسود | التأريض، مقترن بالدائرة الثالثة |
| 7 | +5VDC | أحمر | دبوس الطاقة الموجب DC 5V، مشحون مسبقًا |
| 8 | +5VDC | أحمر | دبوس إمداد الطاقة الموجب DC 5V |
| 9 | +5VDC | أحمر | دبوس إمداد الطاقة الموجب DC 5V |
| 10 | GND | أسود | التأريض، مقترن بالدائرة الثانية |
| 11 | اختياري | أسود | دبابيس محفوظة |
| 12 | GND | أسود | التأريض، مقترن بالدائرة الأولى |
| 13 | +12VDC | أصفر | دبوس الطاقة الموجب DC 12V، مشحون مسبقًا |
| 14 | +12VDC | أصفر | دبوس إمداد الطاقة الموجب DC 12V |
| 15 | +12VDC | أصفر | دبوس إمداد الطاقة الموجب DC 12V |
التركيب والاستخدام

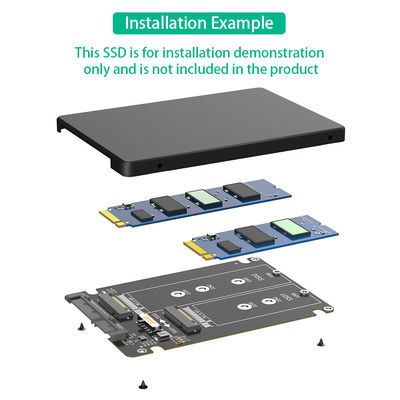

تركيب SSD
قم بمحاذاة الأصابع الذهبية SSD مع الفتحة المناسبة (SSD1 أو SSD2) بزاوية 25 درجة وأدخلها بقوة حتى يشبك الإبزيم المرن. قم بتثبيته بمسامير M.2 المتوفرة.
فحص ما قبل التشغيل
تحقق من أن جميع التوصيلات آمنة وتحقق من أن مؤشر LED الأزرق يؤكد حالة الطاقة المناسبة قبل بدء تشغيل النظام.
التشغيل
استخدم مفتاح التبديل للاختيار بين محركات أقراص SSD المثبتة. راقب أداء SSD من خلال أدوات النظام وتحقق من أي مشاكل في الاتصال إذا حدث عدم استقرار.

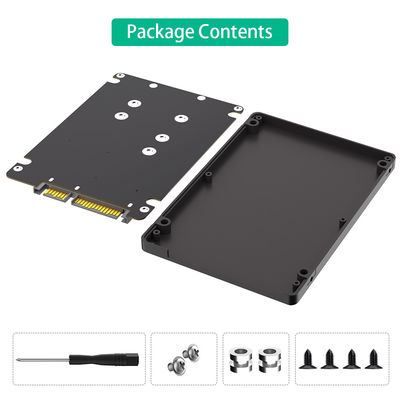

محتويات العبوة
- 1x محول PCBA
- 1x مفك براغي
- 2x مسامير فضية M2
- 4x مسامير سوداء M2
- 2x فواصل
