بطاقة PCI Express PCI-E 4X إلى NGFF M.2 PCIe Riser Card X4 إلى M2 مؤشر محول مفتاح M لـ Crypto
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BQZYX |
| رقم الموديل: | زي اكس 248 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50-100 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حقيبة كهرباء |
| وقت التسليم: | 10-15 أيام العمل |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 190000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| اسم العلامة التجارية: | BQZYX | لون: | أخضر |
|---|---|---|---|
| يكتب: | م.2 NGFF | اسم المنتج:: | بطاقة محول ngff إلى pci-e 4x |
| أسلوب: | بطاقة PCIe 4x | مقاس: | 22*80 مم |
| تطبيق: | سطح المكتب | حجم الدعم: | 22*60 مم/22*80 مم |
| إبراز: | بطاقة Riser PCIe NGFF M.2,محول X4 إلى M2,بطاقة الكريبتو M.2 PCIe Riser,X4 to M2 Key M Adapter,Crypto M.2 PCIe Riser Card |
||
منتوج وصف

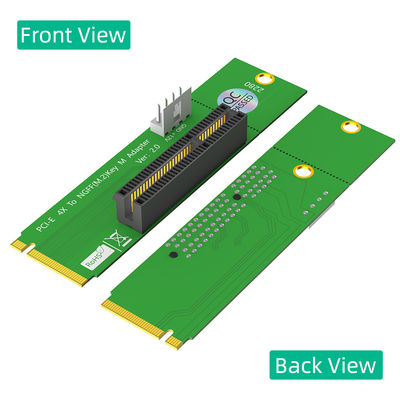

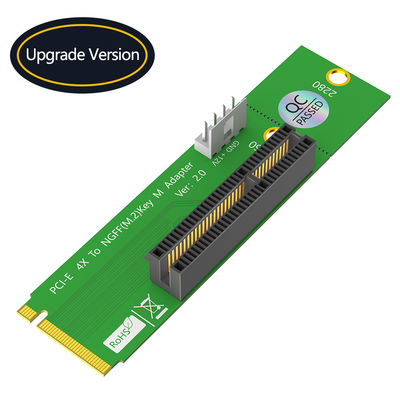

PCI Express PCI-E 4X إلى NGFF M.2 بطاقة Riser PCIe X4 إلى M2 محول M مفتاح
هذا المحول عالي الأداء يحول بطاقات PCI-e 1x / 4x القياسية إلى واجهة مفتاح NGFF (M.2) M لأنظمة سطح المكتب أو الكمبيوتر المحمول ، مما يوفر حلًا ممتازًا لتحديثات الأجهزة والتوسعات.
المواصفات الرئيسية
- يحول بطاقات PCI-e X1/X4 إلى واجهة M.2 Key M
- يدعم وحدات SSD من نوع 2260/2280 M.2
- متوافق مع فتحات M.2 Socket 3 القائمة على PCI e
- لا حاجة إلى سائقين إضافيين

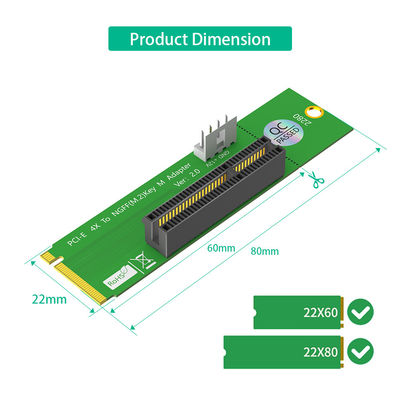

- الأبعاد المدمجة: 82 × 22mm (L × W)

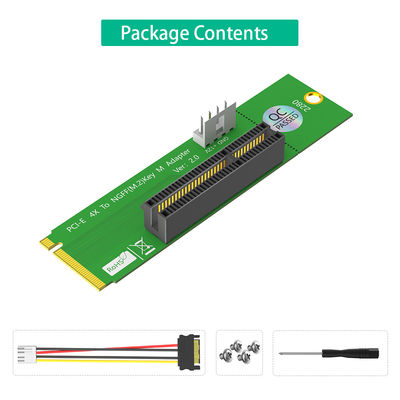

- يتضمن واجهة إمدادات الطاقة المساعدة 4PIN
الخصائص التقنية

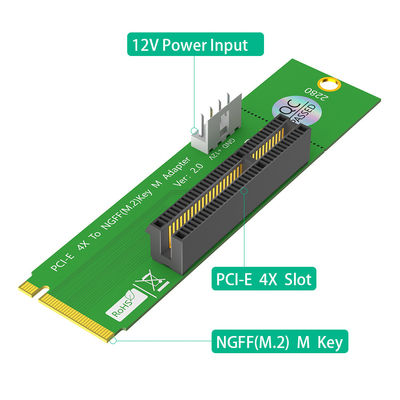

التوافق الشامل مع PCI-E
يدعم فتحة PCI-E4X الجانبية أجهزة مختلفة بما في ذلك بطاقات الرسومات PCI-E16X وبطاقات توسيع التخزين PCI-E4X وبطاقات الشبكة PCI-E1X ، مما يوفر خيارات تكوين أجهزة مرنة.
واجهة الدقة M.2
NGFF (M.2) يتم تصنيع أصابع KEY-M الذهبية وفقًا للمعايير الدقيقة مع اتصالات معدنية عالية النقاء ومعالجة مضادة للأكسدة لنقل البيانات المستقر عالية السرعة.
إمدادات الطاقة المساعدة
توفر واجهة الطاقة 4PIN طاقة إضافية مستقرة للأجهزة عالية الأداء من خلال كابلات الطاقة SATA القياسية ، مما يمنع قيود الأداء من القوة غير الكافية.
دعم مزدوج الحجم
يدعم كل من أجهزة M.2 مقاس 2260 و 2280 ، مما يوفر المرونة لمتطلبات التخزين المختلفة وتكوينات النظام.
NGFF (M.2) تكوين دبوس المفتاح-M
| الدبوس | الإشارة | الدبوس | الإشارة |
|---|---|---|---|
| 75 | الـ GND | 74 | 3.3 فولت |
| 73 | الـ GND | 72 | 3.3 فولت |
| 71 | الـ GND | 70 | 3.3 فولت |
| 69 | الاطفال | 68 | SUSCLK |
| 67 | (ن) | 66 | مفتاح الجهاز |
| 57 | الـ GND | 56 | (ن) |
| 55 | REFCLKP | 54 | # بيوك # |
| 53 | REFCLKN | 52 | CLKREQ# |
| 51 | الـ GND | 50 | (برست) |
| 49 | PETn0/SATA-A+ | 48 | (ن) |

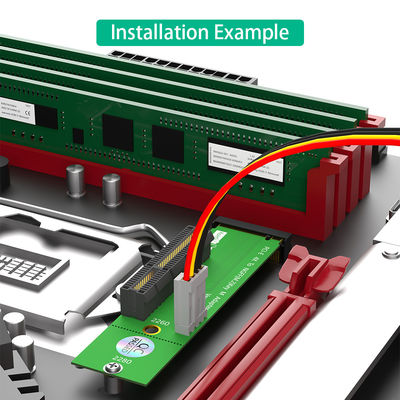

دليل التثبيت
- إيقاف تشغيل الكمبيوتر وفتح الهيكل
- المواءمة M.2 أصابع الذهب مع فتحة اللوحة الأم وإدخال بقوة
- إدراج نهاية PCI-E في فتحة PCI-E المتاحة
- قم بتوصيل طاقة 4PIN إذا كانت مطلوبة من قبل الجهاز
- أجهزة متصلة آمنة في فتحات PCI-E و M.2
- تشغيل النظام وتثبيت السائقين اللازمة
سيناريوهات التطبيق
- أنظمة الألعاب عالية الأداء مع بطاقات الرسومات PCI-E
- محطات عمل مهنية للتصميم الجرافيكي وتحرير الفيديو
- توسيع تخزين البيانات مع أقراص M.2 عالية السرعة
- تكوينات أجهزة تعدين العملات المشفرة
- حلول تخزين الخوادم والشركات
صور المنتج
تريد أن تعرف المزيد من التفاصيل حول هذا المنتج
