تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: BQZYX
رقم الموديل: ZYX068

شروط الدفع والشحن:

الحد الأدنى لكمية: 50-100 قطعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: حقيبة كهرباء
وقت التسليم: 10-15 أيام العمل
شروط الدفع: T/T ، Western Union
القدرة على العرض: 190000 قطعة شهريا
افضل سعر نتحدث الآن

معلومات تفصيلية
اسم المنتج: بطاقة محول توسيع M.2 KEY-B SSD مزدوجة يكتب: بطاقة محول SSD
عدد واجهات القرص الصلب: 2 بي إس سي واجهة SSD 1: NGFF (M.2) المفتاح-B
واجهة SSD 2: NGFF (M.2) المفتاح-B SSD1 يدعم الحجم: 22*30/22*42/22*60 مللي متر M.2 SATA SSD
SSD2 يدعم الحجم: 22*30/22*42 ملم M.2 SATA SSD واجهة: ساتا 3.0 22PIN
لون: أخضر مادة: PCBA+سلك نحاسي
إبراز:

محول ميني PCI m2 ngff ssd,محول SATA3 m2 ngff SSD,محول ميني بي سي إكسبريس مزدوج

,

SATA3 m 2 ngff ssd adapter

,

Dual mini pci express adapter

منتوج وصف

واجهة SATA 3.0 22PIN إلى 2 x NGFF M.2 Key-B Key B+M SATA SSD محول بطاقة محول مع كابل بيانات SATA 7Pin
نظرة عامة على المنتج

توفر بطاقة توسيع القرص الصلب المتطورة هذه حلول توسيع تخزين فعالة بناءً على بروتوكول SATA. تتميز بفتحتين NGFF (M.2) KEY-B، وهي تدعم أحجامًا متعددة من محركات الأقراص الثابتة M.2 Key-B التي تعمل ببروتوكول SATA مع مخرجات واجهة SATA3.0 و SATA العادية. يتضمن التصميم المدمج مصابيح مؤشر LED عملية لتوسيع التخزين الموثوق به في ترقيات الكمبيوتر الشخصي وتوسيع الخادم الصغير وتطبيقات التحكم الصناعي.

الميزات الرئيسية
  • تشغيل SSD مزدوج:يمكن أن تعمل كل من أقراص SSD NGFF في وقت واحد
  • توافق شامل:يدعم أقراص SSD M.2 key B SATA-bus (وليس لأقراص SSD NVMe PCI-E bus)
  • دعم متعدد الأحجام:يستوعب أقراص SSD من النوع 2230/2242/2260
  • دعم نظام التشغيل:متوافق مع Windows 7/8/10 و Windows Server 2008/2012 و Linux
  • إخراج واجهة مزدوجة:يوفر SSD1 SATA3.0 (6 جيجابت في الثانية) بينما يوفر SSD2 SATA قياسي
  • مراقبة الحالة:تشير مؤشرات LED إلى نشاط محرك الأقراص في الوقت الفعلي
  • تصميم مضغوط:مساحة فعالة لسهولة التركيب في مختلف الأنظمة
المواصفات الفنية

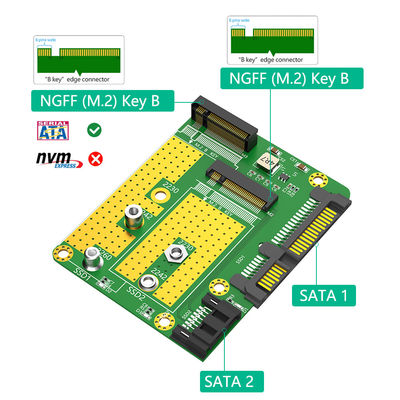

نوع الواجهة 2 x فتحات NGFF (M.2) KEY-B
أحجام SSD المدعومة 2230، 2242، 2260 (SSD1)؛ 2230، 2242 (SSD2)
إخراج الواجهة SSD1: SATA3.0 (6 جيجابت في الثانية)، SSD2: SATA قياسي
التوافق أقراص SSD M.2 Key-B SATA-bus فقط (ليست لأقراص SSD NVMe PCI-E)
أنظمة التشغيل Windows 7/8/10 و Windows Server 2008/2012 و Linux
الميزات التفصيلية

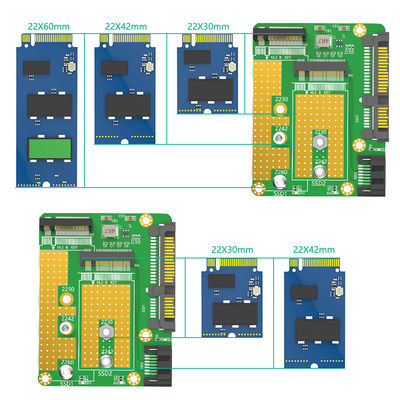

1. التكيف مع حجم القرص الصلب متعدد الأبعاد

تدعم فتحتان NGFF (M.2) KEY-B المحسّنتان أحجام محركات الأقراص الثابتة التي تعمل ببروتوكول SATA. يدعم SSD1 محركات أقراص 2230 و 2242 و 2260 بينما يستوعب SSD2 محركات أقراص 2230 و 2242، مما يوفر حلول تخزين مرنة للاحتياجات المتنوعة.

2. إخراج واجهة مزدوجة

يوفر SSD1 SATA3.0 (6 جيجابت في الثانية) عالي السرعة للتطبيقات الهامة للأداء مثل تثبيت نظام التشغيل وتحرير الفيديو، بينما يوفر SSD2 SATA قياسيًا ثابتًا لنسخ البيانات احتياطيًا موثوقًا به وتخزين المستندات.

3. مؤشرات حالة LED

تشير مؤشرات LED المرئية إلى نشاط محرك الأقراص في الوقت الفعلي بأنماط وميض مختلفة لمراقبة استقرار الاتصال وحالة نقل البيانات، مما يساعد على تحديد مشكلات الأجهزة المحتملة.

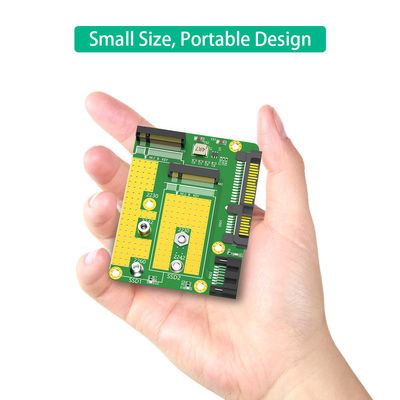

4. تصميم مضغوط

يتناسب عامل الشكل الموفر للمساحة بسهولة في علب الكمبيوتر الصغيرة ويسمح بالتثبيت المرن في بيئات مختلفة، بما في ذلك أنظمة التحكم الصناعي.

مواصفات الفتحة

واجهة SSD 1:مصممة بدقة لمحركات أقراص 2230/2242/2260 مع جهات اتصال مطلية بالذهب وآلية قفل آمنة لمنع المشكلات المتعلقة بالاهتزاز.

واجهة SSD 2:محسّنة لمحركات أقراص 2230/2242 مع تخطيط دائرة محسّن لتقليل التداخل الكهرومغناطيسي وضمان نقل بيانات مستقر.

مزايا الإرسال

نقل SATA3.0 عالي السرعة (SSD1):يوفر ما يصل إلى 6 جيجابت في الثانية لنقل سريع للملفات الكبيرة مثل مقاطع الفيديو عالية الدقة ومستندات التصميم المعقدة.

نقل SATA مستقر (SSD2):يوفر تكامل بيانات موثوقًا به للتطبيقات التي تتطلب أداءً ثابتًا بدلاً من السرعة القصوى.

دليل التثبيت
  1. حدد الفتحة المناسبة بناءً على حجم SSD (2230/2242/2260 لـ SSD1؛ 2230/2242 لـ SSD2)
  2. قم بمحاذاة أصابع SSD الذهبية مع جهات اتصال الفتحة وأدخلها بقوة
  3. قم بتوصيل مخرج SATA الخاص بالمحول بمنفذ SATA الخاص باللوحة الأم
  4. قم بتأمين المحول في حالة الحاجة
  5. قم بتمهيد النظام وتكوين محرك الأقراص الجديد في أدوات إدارة الأقراص
  6. راقب مؤشرات LED لنشاط محرك الأقراص
سيناريوهات التطبيق
  • ترقيات الكمبيوتر:توسيع التخزين الاقتصادي للاحتياجات المتزايدة للبيانات
  • الخوادم الصغيرة/NAS:حلول تخزين مرنة لشبكات المنزل والمكتب
  • الأنظمة الصناعية:تخزين موثوق به للأتمتة والأجهزة المضمنة

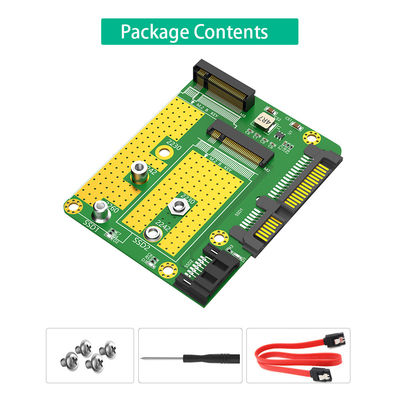

محتويات العبوة
  • 1x محول SATA3 المزدوج M.2(NGFF) SSD إلى مزدوج
  • 4x مسامير M2
  • 1x مفك براغي
  • 1x كابل إشارة SATA 7pin
