M.2 NGFF المفتاح M إلى بطاقة الرسومات الكابل PCI-E Express Extender 16x PCIE Riser Adapter Card Nvme
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BQZYX |
| رقم الموديل: | ZYX106 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50-100 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حقيبة كهرباء |
| وقت التسليم: | 10-15 أيام العمل |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 190000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| التوافق: | PCI-E x1, x4, x8, x16 | التدريع: | EMI التدريع |
|---|---|---|---|
| نوع الموصل: | فتحة PCI-E16x إلى NGFF (M.2) KEY-M | مادة: | كابل الشريط المرن |
| العلامات التجارية المدعومة للوحة الأم: | ASUS، جيجابايت، MSI، ASRock، Biostar، إلخ. | دعم الاتجاه: | حتى 4K |
| طول: | NGFF (M.2) KEY-M باتجاه اليسار | أداء: | PCI-E 3.0 |
| حزمة محتويات: | كابل الارتفاع PCI-E ، مسامير التثبيت | أنظمة التشغيل المدعومة: | أنظمة تشغيل Windows و Linux و Mac OS |
| الشهادات: | CE ، FCC ، ROHS | لون: | أسود |
| نوع المنتج: | كابل | العلامات التجارية لدعم بطاقات الرسومات: | إنفيديا، إم دي، إنتل |
| إبراز: | M.2 NGFF pci الموسع السريع,16x pci مكبر سريع,16x Pcie Riser Express Extender 16x Pcie Riser Express Extender 16x Pcie Riser Express Extender,16x pci express extender,16x pcie riser Express Extender |
||
منتوج وصف
M.2 NGFF المفتاح M إلى بطاقة الرسومات الكابل PCI-E Express Extender 16x PCIE Riser Adapter Card Nvme
هذا المكيف من الدرجة المهنية يمكنه توصيل بطاقات الرسومات PCI-e 16X إلى فتحات M.2 M-Key في أجهزة الكمبيوتر المحمولة أو الكمبيوتر المكتبيةيحتوي على نقل البيانات عالية السرعة والأداء المستقر للتطبيقات المتطلبة.
مواصفات المنتج
- يتيح تثبيت بطاقة الرسومات PCI-e 16X في فتحات M.2 M-Key
- يدعم كابل الفوليد عالي السرعة PCI-e 3.0 X16 بمعدلات نقل 8G / bps
- الـ (بي سي بي) الممتازة مع لوحة عالية التردد، 1 أونصة من النحاس المكثف، وأصابع مطلية بالذهب للحصول على توصيل مثالي
- متوافق مع GTX1080ti و Radeon RX580 و VEGA64 ومعظم بطاقات PCI-e من عام 2015 فصاعداً

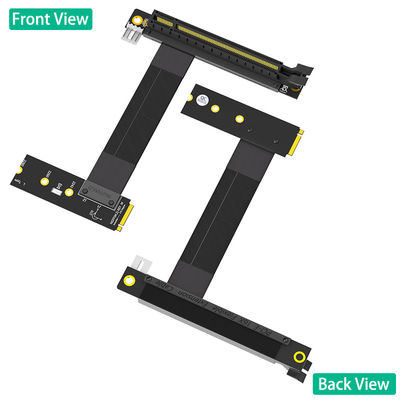

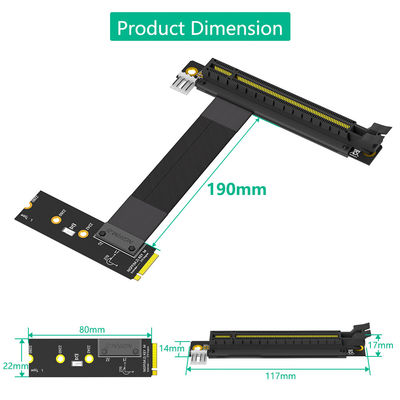

- طول الكابل: 19 سم
لمحة عامة عن المنتج
يوفر كابل PCI-E16X إلى NGFF (M.2) KEY-M هذا حلًا موثوقًا لربط الأجهزة مع أنواع واجهة مختلفة. تم تصميمه خصيصًا للألواح الأم مع NGFF (M.2) فتحات KEY-M، يحتوي على واجهة عكسية لتثبيت سهل مع الحفاظ على نقل البيانات عالية السرعة ومستقرة عبر مختلف التطبيقات المهنية.
تكوين الدبوس
| أدوات تحديد الموقع | الوصف |
|---|---|
| # # # # # # # # # # | التحقق من الوجود القابل للتبادل الساخن |
| JTAG1~JTAG5 | دبوس الاختبار |
| REFCLK+ و REFCLK- | دبوس إشارة الساعة |
| PWRGD | إعادة تعيين دبوس إشارة (مستوى مرتفع عند بدء التشغيل ، مستوى منخفض أثناء التشغيل العادي) |
| HSIPO~HSIP15 | تلقي أزواج إشارات التفاضل (إلى شريحة الجسر الشمالي) |
| HSINO~HSIN15 | تلقي أزواج إشارات التفاضل (مرتبطة بشريحة الجسر الشمالي) |
| HSOP0~HSOP15 | إرسال إشارات التفاضل |
| HSON0~HSON15 | إرسال إشارات التفاضل |
| RSVDA | حدد الإشارة |
| RSVDB | يتم توفير الطاقة من RSVDB3 بواسطة 12 فولت ، في حين أن الآخرين هم دبوس فارغة |
| SMCLK | ساعة حافلة إدارة النظام |
| SMDAT | بيانات حافلة إدارة النظام |
| إستيقظ | محطة دخول إشارة الاستيقاظ (متصلة بالجسر الجنوبي) |
| الـ GND | عقدة أرضية |
الخصائص الرئيسية
1تحويل واجهة دقيق
تحويل PCI-E16X المهني إلى NGFF (M.2) KEY-M يحافظ على سلامة الإشارة لبطاقات الرسومات عالية الجودة وأجهزة التخزين.تصميم واجهة العكسية التي تواجه اليسار تتطابق مع تكوينات خاصة اللوحة الأم، مما يمنع ثني الكابلات وتداخل الإشارة.
2أداء عالية السرعة
يدعم معايير PCI-E3.0 مع معدلات نقل 8GT / s (1GB / s لكل قناة) لتحرير الفيديو 4K ، تقديم 3D ، وغيرها من المهام كثيفة البيانات.الحماية المتعددة الطبقات والأسلاك المثلى تضمن نقل مستقر لمسافات طويلة.
3. تسليم الطاقة المحسنة

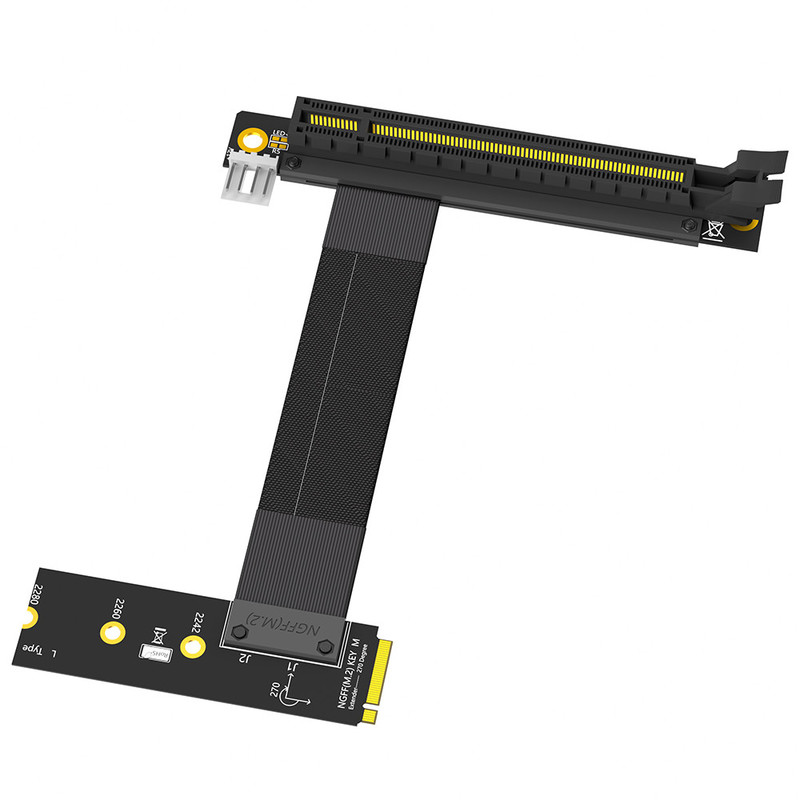

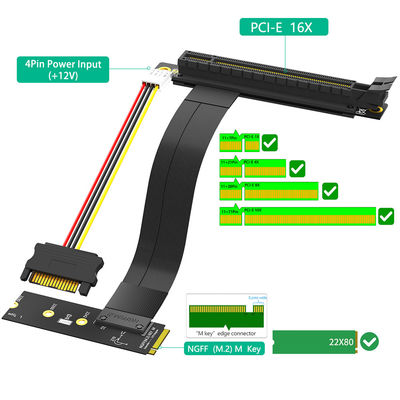

يتضمن واجهة طاقة 4Pin لأجهزة عالية الطاقة ، مع قدرة تحويل الطاقة SATA. يمنع هذا الحل الإضافي للطاقة مشكلات الأداء أثناء التشغيل المستمر ذو الحمل العالي.

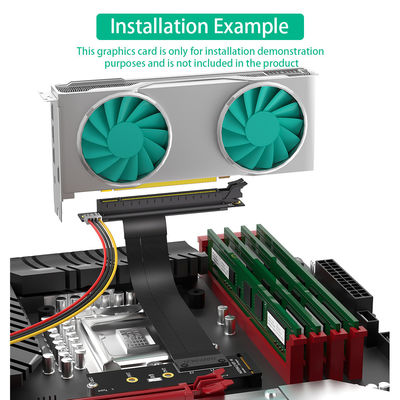

دليل التثبيت
- الاستعداد:التحقق من توافق الجهاز وإيقاف تشغيل جميع المكونات
- الاتصال:إدراج جهاز PCI-E16X بقوة في محول، ثم محاذاة وربط واجهة M.2 إلى اللوحة الأم
- الطاقة:توصيل طاقة 4Pin إضافية إذا لزم الأمر (باستخدام محول SATA المضمن)
- التحقق:تشغيل وتأكيد التعرف على الجهاز في BIOS أو مدير النظام
التطبيقات
- تحديثات الأجهزة:ربط أجهزة PCIe عالية الأداء بالأنظمة المجهزة بـ M.2
- محطات العمل:تمكين تكوينات متعددة الأجهزة للتصميم المهني وتحرير الفيديو
- الأنظمة الصناعية:واجهة بطاقات PCIe المتخصصة مع لوحات الأم للتحكم الصناعي

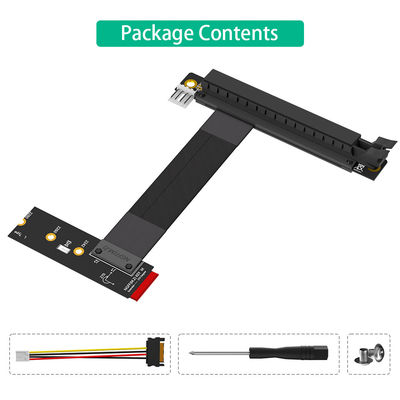

محتويات العبوة
- 1x M.2 NVMe إلى كابل PCI-e 16X
- 1x 4Pin إلى SATA كابل الطاقة
- 1x مفك
- مسامير 2x M2
